Уплотняющие затворы мягкого типа РУМ-2

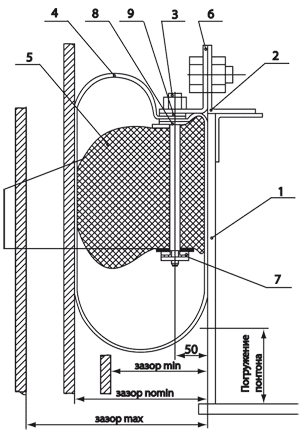

Затвор мягкого типа РУМ-2 представляет собой оболочку, расположенную по периметру резервуара, внутри которой находятся блоки уплотнения.
- Понтон
- Стойка
- Ось
- Оболочка
- Блок
- Подвеска
- Нижнее звено
- Верхнее звено
- Накладка
Основные параметры и размеры затворов мягкого типа РУМ-2 для резервуаров с понтоном
|
Объем резервуара, куб.м |
Внутренний диаметр резервуара, мм |
Наружный диаметр понтона, мм |
Кольцевой зазор между понтоном и стенкой резервуара, мм |
Масса затвора не более, кг |
|
100 |
4730 |
4430 |
150 +- 40 |
128 |
|
200 |
6630 |
6330 |
172 | |
|
300 |
7580 |
7280 |
188 | |
|
400 |
8530 |
8230 |
215 | |
|
700 |
10430 |
10130 |
256 | |
|
1000 |
10430 |
10130 |
256 | |
|
1000 |
12330 |
12030 |
290 | |
|
2000 |
15180 |
14780 |
+100
|
425 |
|
3000 |
18980 |
18580 |
522 | |
|
5000 |
20920 |
20520 |
570 | |
|
5000 |
22800 |
22400 |
619 | |
|
10000 |
28500 |
28100 |
765 | |
|
10000 |
34200 |
33800 |
903 | |
|
20000 |
39900 |
39500 |
1102 | |
|
20000 |
45600 |
45200 |
1251 | |
|
30000 |
45600 |
45200 |
1251 | |
|
50000 |
60700 |
60300 |
1733 |
Предназначен для герметизации кольцевого пространства между понтоном и стенкой резервуаров емкостью от 100 до 50000 куб. м для хранения нефти и нефтепродуктов для эксплуатации в условиях умеренного климата.
